Erdsondenheizung: Wie ich sie als Architekt in ein Bauprojekt einplane

Lesezeit: ca. 10 Minuten  |  Stand: 18. August 2026  |  Von Daniel Dalla Corte

Als Architekt denke ich über eine Erdsondenheizung früh in der Planung nach, nicht erst in der Ausführung. Sie beeinflusst Bohrpunkt, Technikraum-Lage, Vorlauftemperatur, Heizsystem, Statik und Bauablauf. Wer sie erst nach dem Vorprojekt einfügt, zahlt doppelt und plant halb. Der wichtigste Vorteil aus meiner Perspektive: kein Aussengerät, das die Fassade verschandelt oder die Nachbarn nervt. Der zweite: Sie hält über 50 Jahre und überdauert damit zwei Wärmepumpen. Von Architekt Daniel Dalla Corte, Ermatingen.

Das Wichtigste in Kürze

• Die Erdsonde gehört in die Vorprojektphase, nicht in die Ausführungsphase. Ihre Position bestimmt die Erschliessung des Grundstücks.
• Kein Aussengerät: keine Fassadenlöcher, keine Ventilatorgeräusche, keine Nachbarschaftskonflikte.
• Voraussetzung für hohe Effizienz: niedrige Vorlauftemperatur, also Boden- oder Wandheizung, nicht Radiatoren.
• Erst planen, dann rechnen: Ein GEAK Plus zur Bestimmung der Heizlast ist die Grundlage für die Dimensionierung.
• Technikraum von mindestens 6 Quadratmetern erforderlich, mit Zugang von aussen und Lüftung.
• Bohrpunkt-Wahl beeinflusst Baustellenlogistik und muss vor dem Aushub definiert sein.
• Die Sonde hält über 50 Jahre, die Wärmepumpe 15 bis 20. Ein Argument für langlebige Systeme.
• Fachplaner HLK und Bauingenieur müssen früh dabei sein. Ohne Koordination entstehen spätere Umbauten.

Wenn Bauherren mich fragen, welche Heizung sie wählen sollen, beginne ich das Gespräch nie mit Zahlen. Ich beginne mit dem Grundriss, mit dem Grundstück, mit der Frage, wie das Haus in 30 Jahren noch funktionieren soll. Die Heizung ist eine Folge dieser Fragen, nicht ihr Ausgangspunkt.

Eine Heizung, die zum Haus passt, ist wie ein Herz, das zum Körper gehört. Sie fällt nicht auf. Sie funktioniert.

In diesem Beitrag zeige ich, wie ich als Architekt eine Erdsondenheizung in ein Bauprojekt einplane. Was ich in welcher Planungsphase entscheide, welche Fachplaner ich einbeziehe, welche Konflikte ich vermeiden will. Aus 20 Jahren Praxis am Bodensee.

Warum ist die Erdsonde für Architekten interessant?

Aus rein technischer Sicht ist die Erdsonde eine effiziente Wärmequelle. Als Architekt sehe ich vier weitere Gründe, die ausserhalb der Effizienzdebatte liegen.

1. Sie ist unsichtbar. Kein Aussengerät auf der Terrasse, kein Ventilator an der Fassade, kein Kompressorkasten im Vorgarten. Die gesamte Technik verschwindet im Keller. Das entlastet die Fassaden und respektiert die Baukultur. Bei Denkmalobjekten ist das oft der entscheidende Faktor.

2. Sie ist leise. Der häufigste Nachbarschaftskonflikt bei Luftwärmepumpen ist der Lärm des Aussengeräts. Eine Erdsonde macht keinen Lärm nach aussen. In Reiheneinfamilienhäusern, in dichten Wohnzonen, in ruhigen Lägen ein zentraler Vorteil.

3. Sie ist langfristig. Die Sonde hält über 50 Jahre. Die Wärmepumpe 15 bis 20. Ein Haus, das wir heute planen, wird in 30 oder 40 Jahren noch stehen. Wer heute eine Erdsonde bohrt, gibt seinem Enkel die einfachere Option zum Wärmepumpen-Austausch.

4. Sie ist im Grundriss klar. Ein Erdsonden-System ist konzeptionell einfach: Ein Rohr in den Boden, eine Wärmepumpe im Keller, eine Bodenheizung im Haus. Keine Split-Geräte, keine externen Kühleinheiten, keine Fassadendurchbrüche. Klare Verhältnisse für die Planung.

Bevor Sie sich mit den technischen Details befassen, empfehle ich einen Blick auf die Grundsatzfrage: welche Wärmequelle ist für Ihr Haus überhaupt sinnvoll? Details dazu finden Sie in meinem Beitrag zu Fernwärme vs. Wärmepumpe.

Der Unterschied zwischen einer guten und einer sehr guten Architektur liegt oft in dem, was nicht sichtbar ist. Eine Erdsonde ist so eine Entscheidung.

Wann in der Planung entscheide ich mich für die Erdsonde?

Aus meiner Erfahrung: spätestens am Ende der Vorprojektphase, nicht später. Wer im Bauprojekt oder in der Ausführung umschwenkt, zahlt teuer.

In der Machbarkeitsstudie (SIA-Phase 21). Hier prüfe ich die Grundvoraussetzungen: Liegt das Grundstück in einer Grundwasserschutzzone? Ist das Bohren überhaupt möglich? Welche geologischen Verhältnisse herrschen? Diese drei Fragen entscheiden bereits, ob eine Erdsonde überhaupt in Frage kommt.

Im Vorprojekt (SIA-Phase 31). Hier definiere ich die Grundsätze: Erdsonde oder Alternative. Bodenheizung oder Fussboden-Kühlung? Vorlauftemperatur unter 35 Grad? Wie gross wird der Technikraum? Wo liegt der Bohrpunkt? Diese Entscheidungen wirken sich auf jeden folgenden Grundriss aus.

Im Bauprojekt (SIA-Phase 32). Hier arbeite ich mit dem HLK-Planer die konkrete Anlage aus. Bohrtiefe, Anzahl Sonden, Dimensionierung Wärmepumpe, Warmwasserspeicher, Verteilung. Der HLK-Planer rechnet, ich integriere seine Ergebnisse in die Architektur.

Im Baubewilligungsverfahren (SIA-Phase 33). Hier reichen wir zwei parallele Gesuche ein: die Baubewilligung für das Haus und die Bohrbewilligung für die Sonde. Die Bohrbewilligung kann 2 bis 4 Monate dauern und ist bei der Terminplanung für die Ausführung entscheidend.

Wer eine Erdsonde erst in der Ausführungsphase entdeckt und einbauen will, hat drei Probleme: Der Grundriss ist für Radiatoren ausgelegt, der Technikraum zu klein, der Bohrpunkt konfliktiert mit dem Bauablauf. Nachträgliche Anpassungen kosten Zehntausende. Details zur baubegleitenden Planung in meinem Beitrag zur Kernsanierung vs. Teilsanierung.

Was heisst Erdsonde für den Grundriss?

Zwei Räume brauche ich zwingend. Und einen Ort im Aussenraum, den ich früh definieren muss.

Der Technikraum. Mindestens 6 Quadratmeter, empfohlen 8 bis 10. Er nimmt die Wärmepumpe, den Warmwasserspeicher (300 bis 500 Liter), den Pufferspeicher (falls nötig), die Verteiler und die Steuerung auf. Ich plane ihn im Kellergeschoss oder im Erdgeschoss neben der Aussenwand. Zugänglich über eine Tür von mindestens 90 Zentimetern Breite, mit einer Lüftung nach aussen.

Der Verteilraum. Kann im Technikraum integriert sein oder eigenständig. Enthält die Heizkreisverteiler der Bodenheizung, die Sicherungsblende, den Warmwasseranschluss. In grösseren Objekten mit mehreren Wohnungen wird er eigenständig.

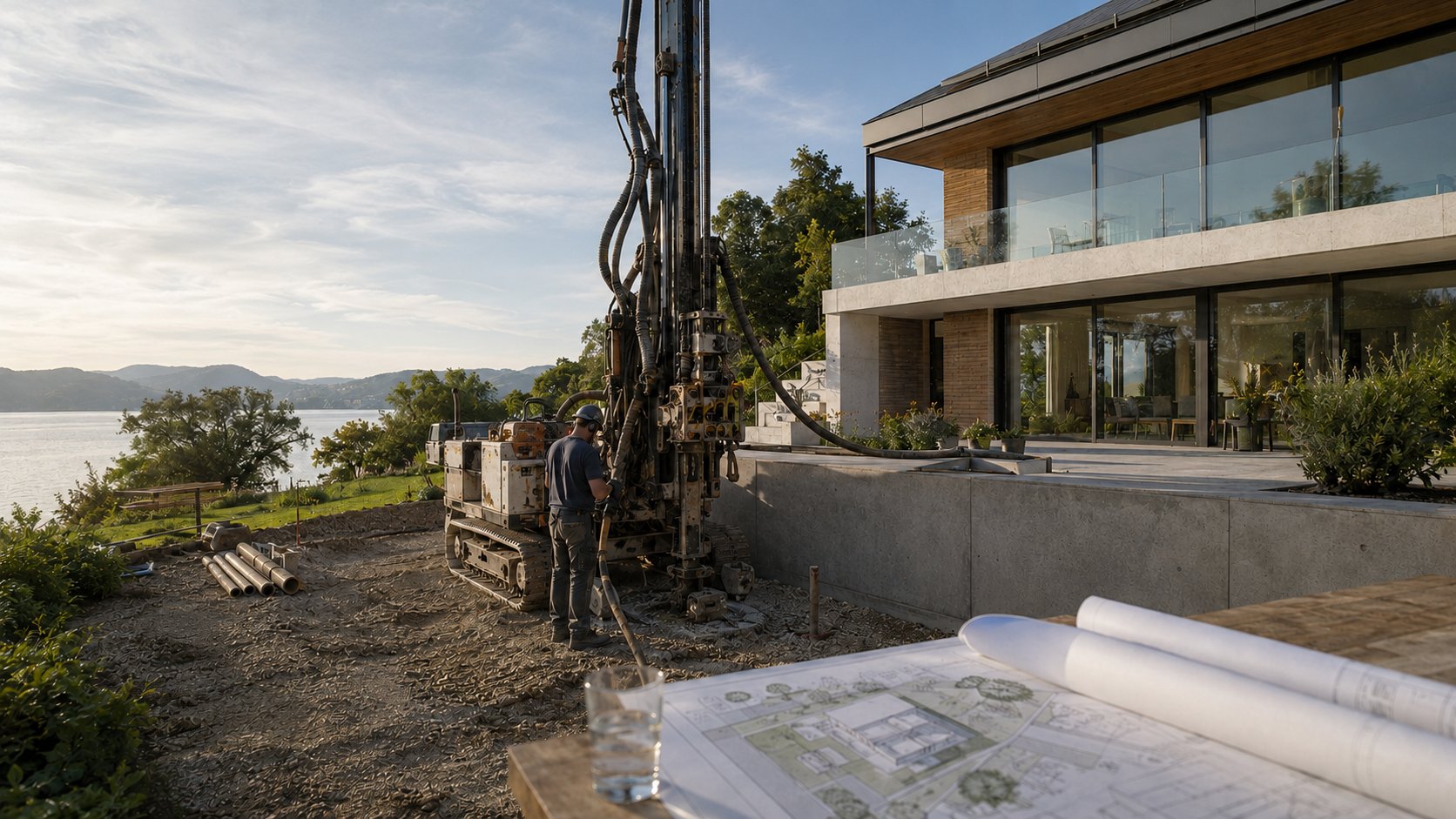

Der Bohrpunkt im Aussenraum. Braucht 3 bis 5 Meter Zugangsbreite für das Bohrgerät (Bohrturm plus Schlammauffang). Mindestens 3 Meter Abstand zur Grundstücksgrenze. Von der Bohrung führt ein Kabelkanal in den Keller ,  der muss beim Aushub bereits gesetzt sein.

Wichtige Regel aus meiner Praxis: Der Bohrpunkt muss zugänglich bleiben. Nicht unter der Terrasse. Nicht unter dem späteren Carport. Der Grund: Sollte in 20 oder 30 Jahren mal ein Reparatur- oder Erweiterungseingriff nötig sein, müssen Sie an die Sonde herankommen. Dieser Gedanke ist bei jungen Bauherren selten präsent, aber er entscheidet über die Wartbarkeit des Systems. Mehr zu langfristiger Planung in meinem Beitrag zu Barrierefreiem Bauen und zukunftssicheren Konzepten.

Häufig gestellte Fragen

Wann in der Planung muss ich die Erdsonde entscheiden?

Spätestens am Ende der Vorprojektphase (SIA 31). Spätere Umstellungen sind aufwendig: Der Grundriss muss angepasst werden, der Technikraum vergrössert, die Heizsystem-Wahl (Bodenheizung statt Radiatoren) revidiert. Wer im Bauprojekt umschwenkt, zahlt CHF 10’000 bis 25’000 zusätzlich für Umplanung.

Wie gross muss der Technikraum sein?

Mindestens 6 Quadratmeter, empfohlen 8 bis 10. Er nimmt die Wärmepumpe, den Warmwasserspeicher (300 bis 500 Liter), die Verteiler und die Steuerung auf. Er braucht Lüftung nach aussen und eine Tür von mindestens 90 Zentimetern Breite für die Wärmepumpen-Anlieferung.

Warum ist die Bodenheizung fast Pflicht?

Die Erdsonde entfaltet ihre Effizienz nur bei niedriger Vorlauftemperatur (unter 35 Grad Celsius). Bei Radiatoren mit 55 bis 65 Grad sinkt die JAZ deutlich. Bodenheizung ist die optimale Lösung. Wandheizung ist eine Alternative, wird aber selten gewählt. Deckenheizung mit Kühlfunktion ist im Neubau eine attraktive Option.

Kann ich die Erdsonde auch zum Kühlen nutzen?

Ja. Das Verfahren heisst ‚passive Kühlung‘. Im Sommer wird das kühle Solewasser durch die Bodenheizung gepumpt, ohne dass die Wärmepumpe läuft. Angenehme Temperaturabsenkung um 2 bis 4 Grad ist möglich ,  bei minimalen Stromkosten. Diese Funktion muss beim Grundriss und der Bodenheizungs-Auslegung mitgeplant werden.

Muss der Bohrpunkt zugänglich bleiben?

Ja, das ist wichtig. In 20 oder 30 Jahren könnte ein Reparatur- oder Erweiterungseingriff nötig sein. Der Bohrpunkt darf deshalb nicht unter der Terrasse, unter dem Carport oder unter Fundamenten liegen. Im Grundriss planen wir ihn im offenen Gartenbereich, meist am Rande des Grundstücks.

Welche Fachplaner brauche ich?

Vier: HLK-Planer (Heizung, Lüftung, Klima), Geologe (für die Voruntersuchung), Elektroplaner (Kraftstromanschluss), Bauingenieur (Bohrpunkt-Statik). Als Architekt koordiniere ich das Team und stelle sicher, dass alle Ergebnisse ins Gesamtprojekt fliessen.

Was passiert bei einer Sanierung?

Bei Sanierungen ist die Erdsonde anspruchsvoller. Der Umstieg von Radiatoren auf Bodenheizung ist eine Kernsanierung. Meist bleibt die Luftwärmepumpe die pragmatischere Wahl. Nur bei ohnehin geplanter Bodensanierung und guter Hülle rate ich zur Erdsonde.

Warum die Kombination mit PV?

Weil sie die Nachhaltigkeit vollendet. Die Erdsonde braucht Strom, die PV-Anlage liefert ihn. Im Sommer produziert die PV überdurchschnittlich, im Winter, wenn die Erdsonde arbeitet, weniger. Ein Batteriespeicher kann die Zeit überbrücken. Aber das ist bereits das nächste Kapitel der Energie-Strategie.

Fazit

Eine Erdsondenheizung ist für mich als Architekt eine der klarsten Systementscheidungen. Sie fügt sich unauffällig ins Haus, respektiert die Fassade, macht keine Lärmprobleme, hält Jahrzehnte. Aber sie verlangt eine sorgfältige Planung und eine gute Bauhülle. Wer sie einfach anschraubt, verfehlt ihre Stärken.

Eine gute Heizung merkt man nicht. Weder in der Rechnung, noch in der Nachbarschaft, noch im Grundriss. Sie tut ihre Arbeit, während das Haus lebt.

Mein Rat aus 20 Jahren Praxis am Bodensee: Denken Sie über die Heizung früher nach als über die Küche. Sie entscheidet mehr über das Haus, als die Küche je wird. Und lassen Sie sich Zeit für diese Entscheidung. Sie bindet Sie für 50 Jahre. Details zur Kombination mit weiteren Energiekomponenten in meinem Beitrag zum Batteriespeicher für Eigenheime.
